Механический цех №10 пополнился новым оборудованием
20 августа 2025
В механическом цехе № 10 Коломенского завода введена в эксплуатацию печь аэродинамических потерь «ПАП-3М». Она предназначена для закалки и искусственного старения алюминия и алюминиевых сплавов. В данной печи подвергаются термической обработке тронки поршней, лопатки и другая номенклатура.

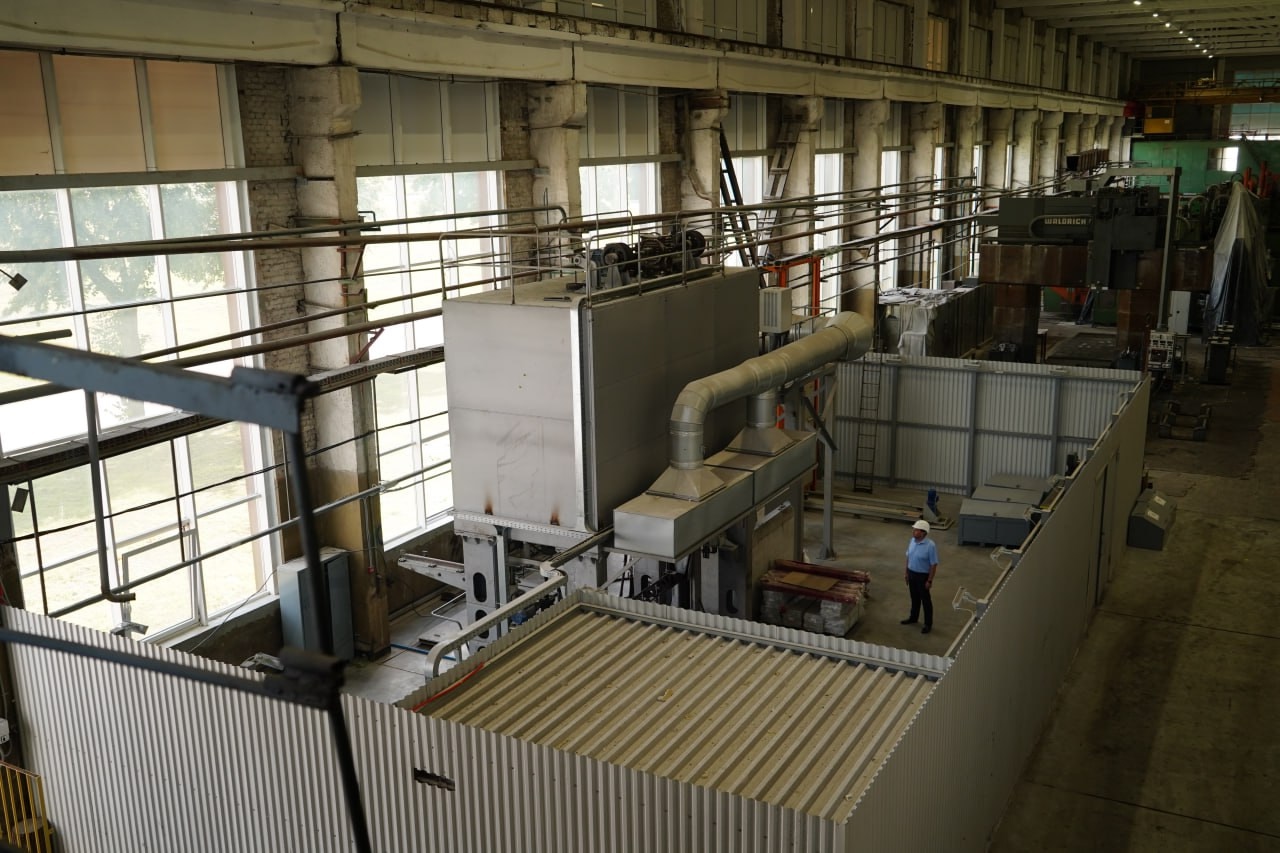

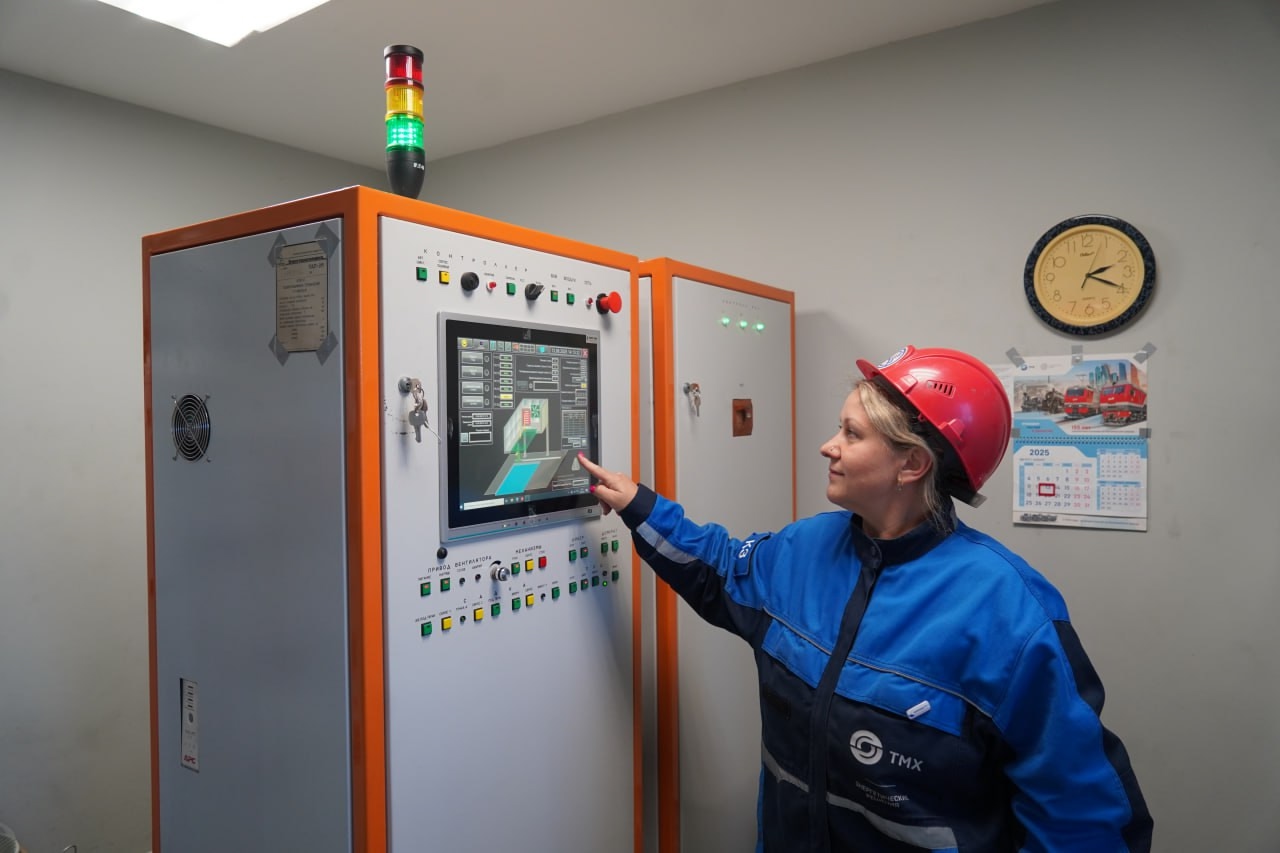

Печь имеет внушительные размеры: 7 метров – в длину, 5,5 м – в ширину, и 6,5 м – в высоту. Система управления печи состоит из шкафа с электроаппаратурой и пульта оператора, который может управлять работой печи как в автоматизированном, так и в ручном режимах. Обслуживать установку может даже один человек.
– ПАП-3М – это не классическая печь, где горит природный газ, или нагревается спираль, передавая изделиям, находящимся внутри, тепловую энергию, – прокомментировал главный металлург завода Алексей Алексеевич Жуков. – Корпус печи состоит из наружного каркаса и внутренней камеры с экраном для получения направленного потока воздуха. Здесь используется принцип аэродинамического сопротивления. Воздух при определенной скорости (скорость вращения вала вентилятора составляет 25 оборотов в секунду) становится очень плотным и при взаимодействии с объектами передает ему свою энергию (тепло). В результате этого процесса изделия в камере можно нагреть до 500-550 ⁰С.
Алюминий очень чувствителен. Если перегреть его на 3-5 ⁰С, может произойти межзёренное оплавление, которое ничем исправить нельзя. Это однозначно брак. Обработка изделий в печи аэродинамических потерь позволяет этого избежать.

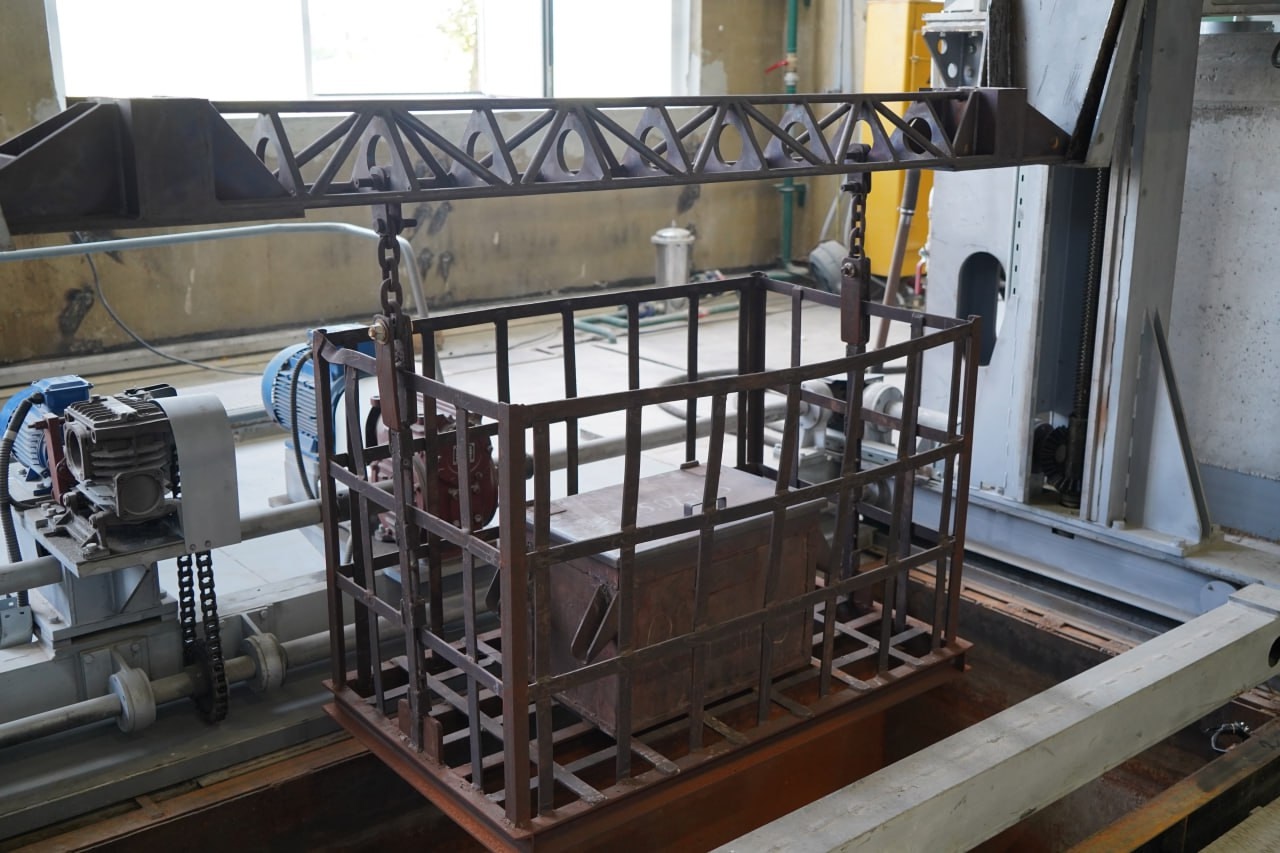

На первом этапе обрабатываемые изделия помещаются в технологическую корзину, которая поднимает их в камеру. Воздух в ней разгоняется до высокой скорости, циркулирует по камере и разогревает детали до заданной температуры. Измерение температуры осуществляется пятью термопарами.
Затем корзину с деталями, опускают в закалочную ванну с водой. При закаливании тронков температура нагрева составляет не ниже 98 ⁰С. Такая точность нужна, чтобы алюминий не получил больших термических напряжений, которые могут привести к дефектам, в том числе, к трещинам. Закалка (быстрое охлаждение) позволяет улучшать механические свойства и увеличивать прочность алюминия по сравнению с исходным состоянием в 2 раза.
После этого остывшее изделие помещают в печь отпуска, где происходит процесс искусственного «старения» металла. Печь отпуска – это уже простая камерная печь, где температура гораздо меньше - от 160 до 300 ⁰С. Изделие там находится около суток.
В будущем на площадях М-10 планируется выстроить единую технологическую цепочку по обработке тронков (направляющей части поршня), которая включит в себя предварительную механическую обработку, термообработку и окончательную обработку изделия пред его дальнейшей передачей в производство.
Печь имеет внушительные размеры: 7 метров – в длину, 5,5 м – в ширину, и 6,5 м – в высоту. Система управления печи состоит из шкафа с электроаппаратурой и пульта оператора, который может управлять работой печи как в автоматизированном, так и в ручном режимах. Обслуживать установку может даже один человек.
– ПАП-3М – это не классическая печь, где горит природный газ, или нагревается спираль, передавая изделиям, находящимся внутри, тепловую энергию, – прокомментировал главный металлург завода Алексей Алексеевич Жуков. – Корпус печи состоит из наружного каркаса и внутренней камеры с экраном для получения направленного потока воздуха. Здесь используется принцип аэродинамического сопротивления. Воздух при определенной скорости (скорость вращения вала вентилятора составляет 25 оборотов в секунду) становится очень плотным и при взаимодействии с объектами передает ему свою энергию (тепло). В результате этого процесса изделия в камере можно нагреть до 500-550 ⁰С.
Алюминий очень чувствителен. Если перегреть его на 3-5 ⁰С, может произойти межзёренное оплавление, которое ничем исправить нельзя. Это однозначно брак. Обработка изделий в печи аэродинамических потерь позволяет этого избежать.
На первом этапе обрабатываемые изделия помещаются в технологическую корзину, которая поднимает их в камеру. Воздух в ней разгоняется до высокой скорости, циркулирует по камере и разогревает детали до заданной температуры. Измерение температуры осуществляется пятью термопарами.
Затем корзину с деталями, опускают в закалочную ванну с водой. При закаливании тронков температура нагрева составляет не ниже 98 ⁰С. Такая точность нужна, чтобы алюминий не получил больших термических напряжений, которые могут привести к дефектам, в том числе, к трещинам. Закалка (быстрое охлаждение) позволяет улучшать механические свойства и увеличивать прочность алюминия по сравнению с исходным состоянием в 2 раза.
После этого остывшее изделие помещают в печь отпуска, где происходит процесс искусственного «старения» металла. Печь отпуска – это уже простая камерная печь, где температура гораздо меньше - от 160 до 300 ⁰С. Изделие там находится около суток.
В будущем на площадях М-10 планируется выстроить единую технологическую цепочку по обработке тронков (направляющей части поршня), которая включит в себя предварительную механическую обработку, термообработку и окончательную обработку изделия пред его дальнейшей передачей в производство.
