Пассажирский электровоз ЭП2К

Электровоз ЭП2К – постоянного тока с шестью коллекторными тяговыми электродвигателями. Электровоз оснащен оборудованием отечественных производителей.

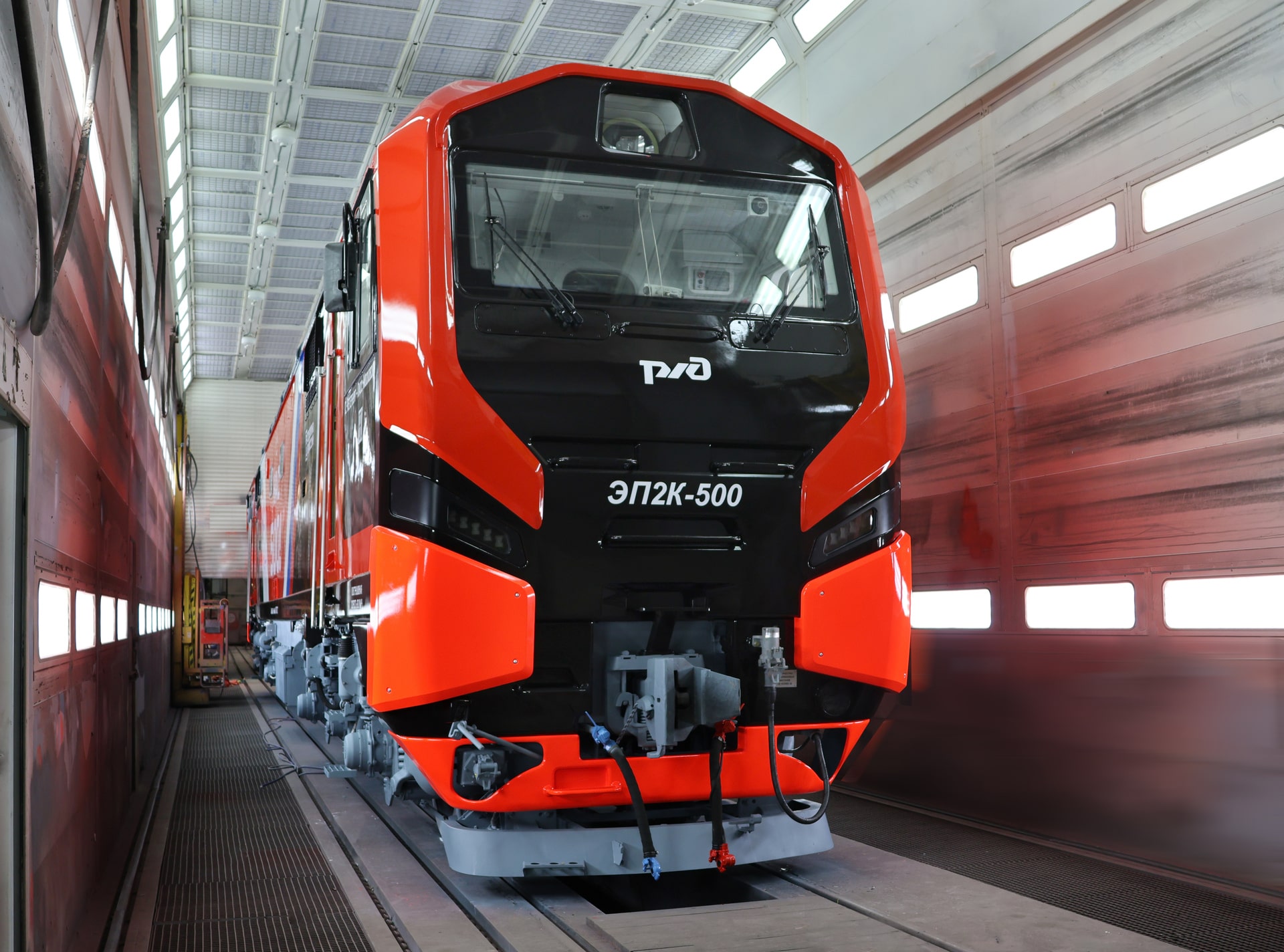

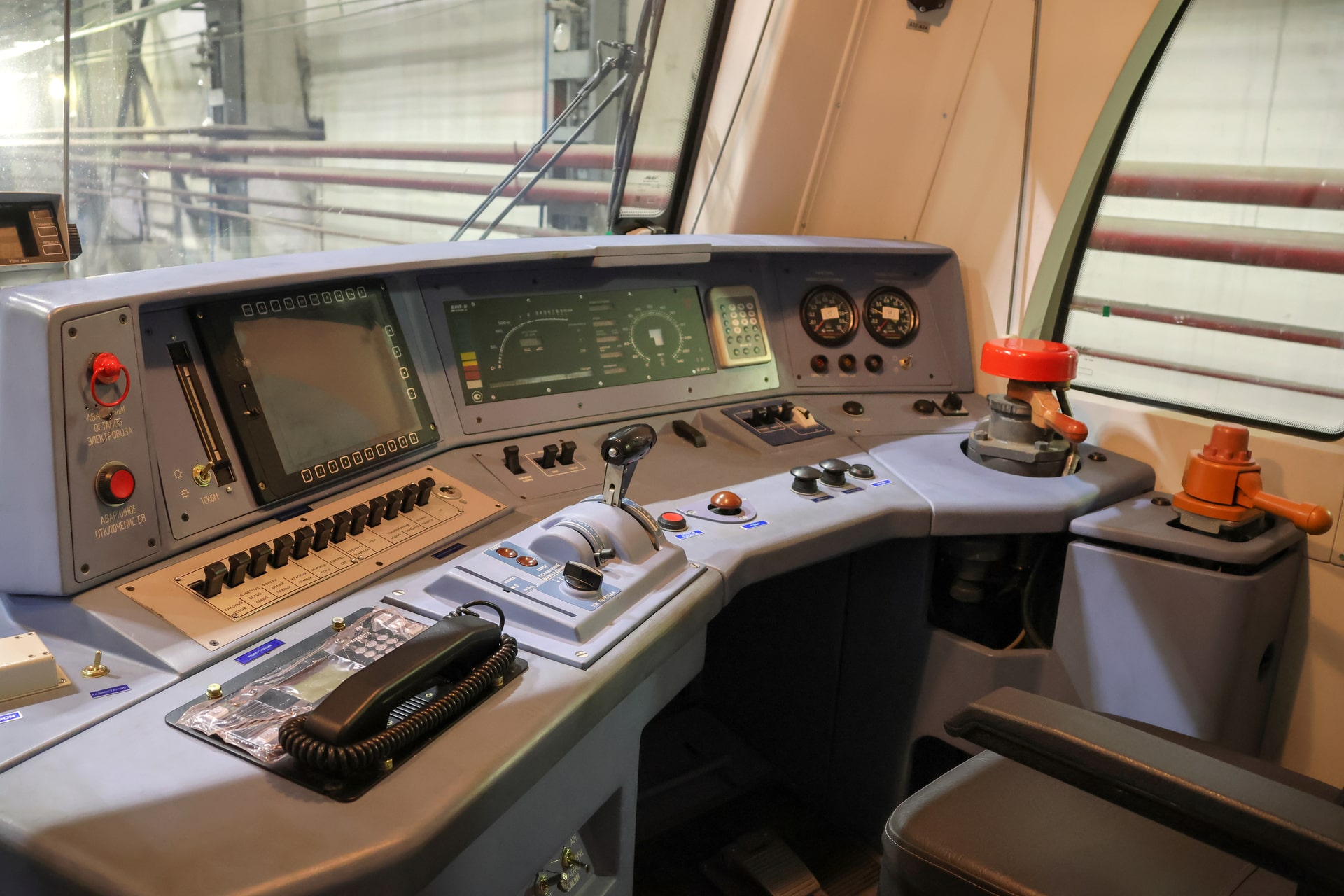

Оборудование электровоза установлено в кузове вагонного типа с безраскосным каркасом и приварной стальной обшивкой, включенной в силовую конструкцию. Кузов имеет две кабины машиниста, передний и задний тамбуры, машинное помещение, съемные секции крыши. Кабина машиниста оборудована современным эргономичным пультом управления с органами управления и средствами отображения информации – цветным графическим дисплеем и информационными панелями системы комплексного локомотивного устройства безопасности КЛУБ-У. Лобовые и боковые высокопрочные стекла, и зеркала заднего вида выполнены с электрообогревом. Установлены электрические стеклоочистители пантографного типа. В буферных фонарях электровоза применены светодиоды. Кабина оборудована системой микроклимата. Требуемые условия работы локомотивных бригад обеспечиваются установкой кондиционера, экологически чистого сантехнического оборудования.

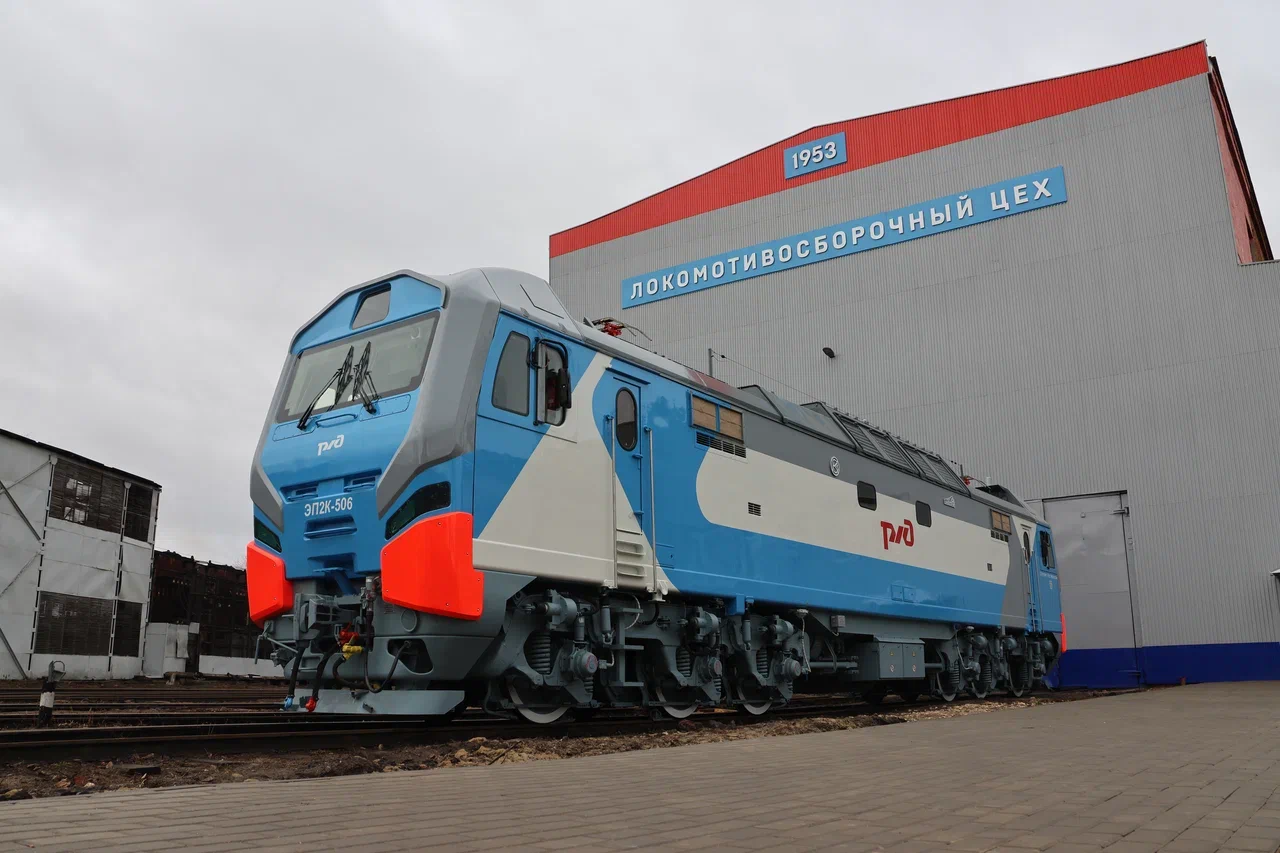

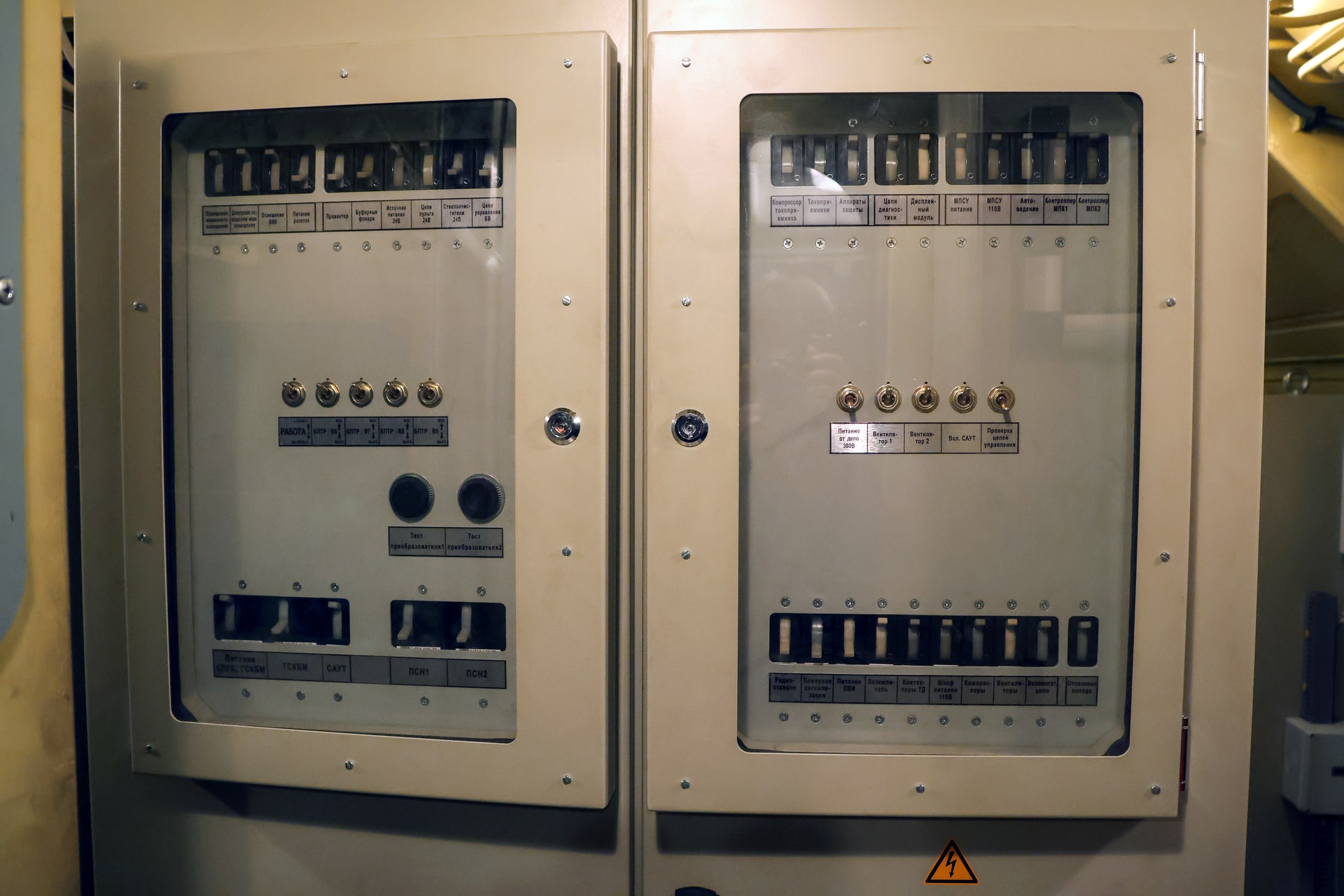

В переднем тамбуре установлены блоки аппаратов управления, вспомогательных аппаратов, систем автоматического управления. Машинное помещение имеет один рабочий проход шириной 500 мм.

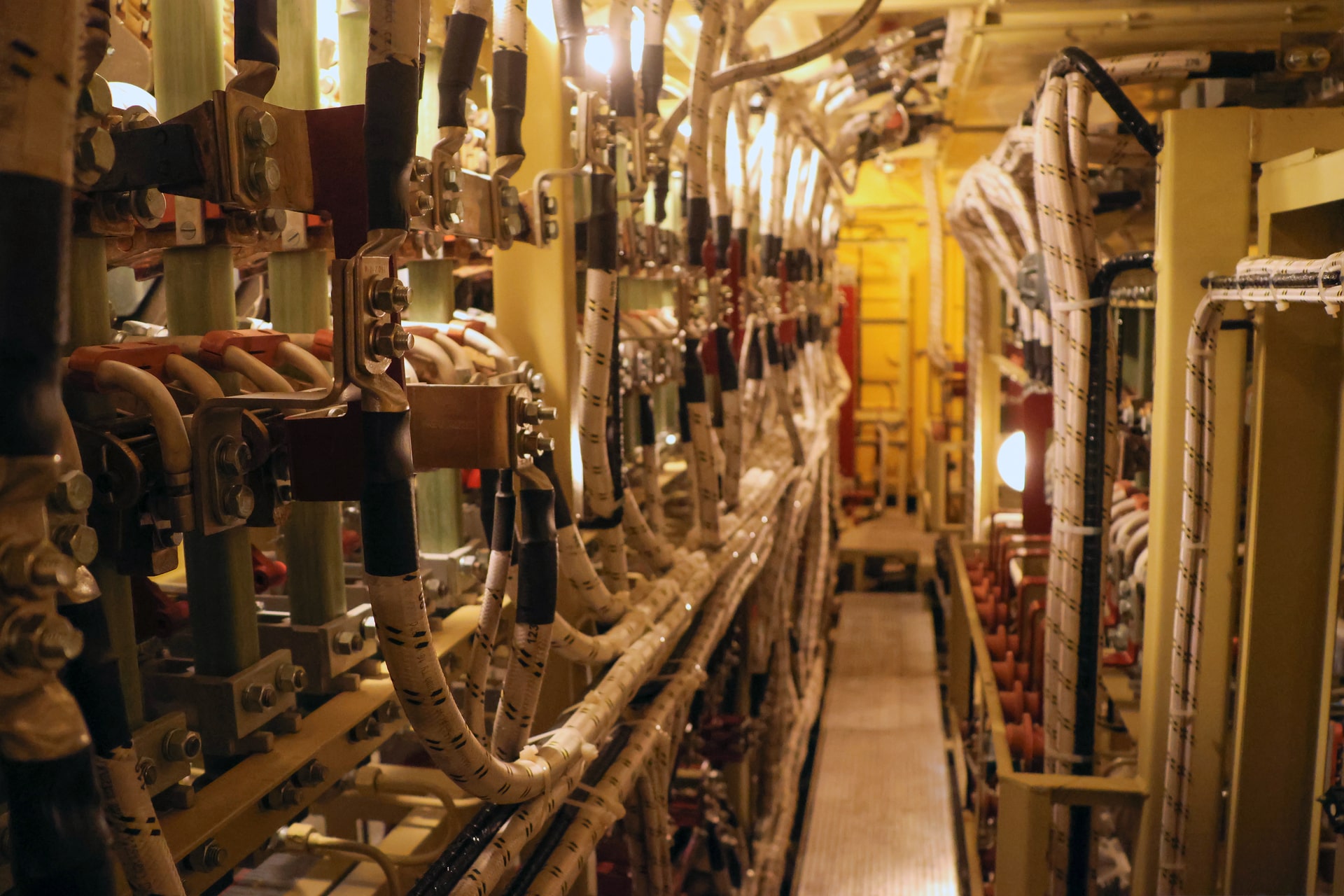

По центру машинного помещения расположен отсек аппаратов высокого напряжения, в котором установлены блоки силовых аппаратов с высоковольтной аппаратурой, главный быстродействующий выключатель. Двери в высоковольтную камеру имеют блокирующие устройства, которые исключают доступ в нее при наличии напряжения на токоприемнике или на катушке контактора деповской сети. В машинном помещении установлен также преобразователь собственных нужд (ПСН).

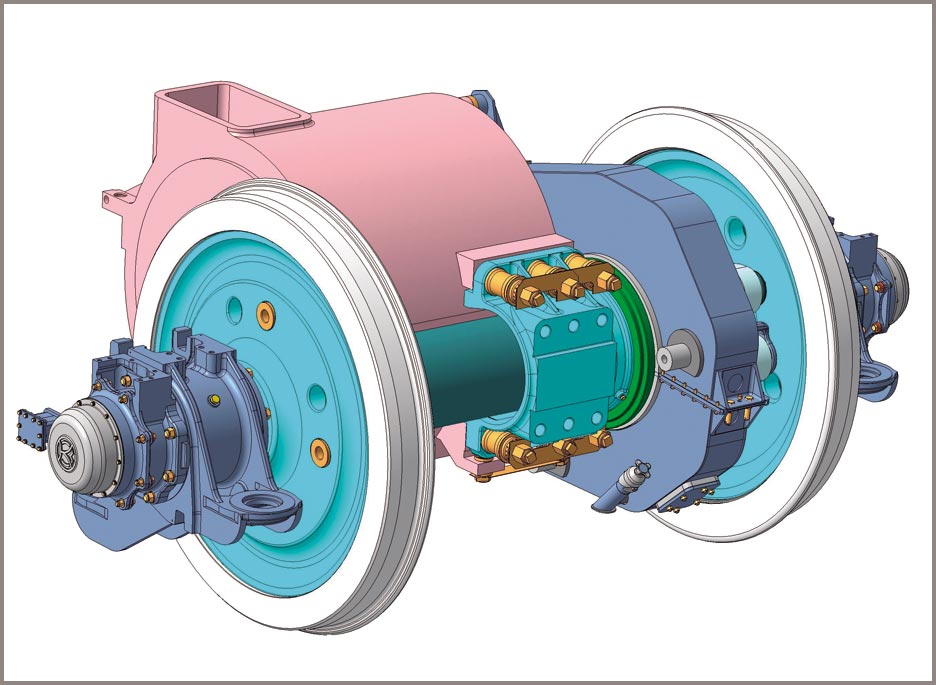

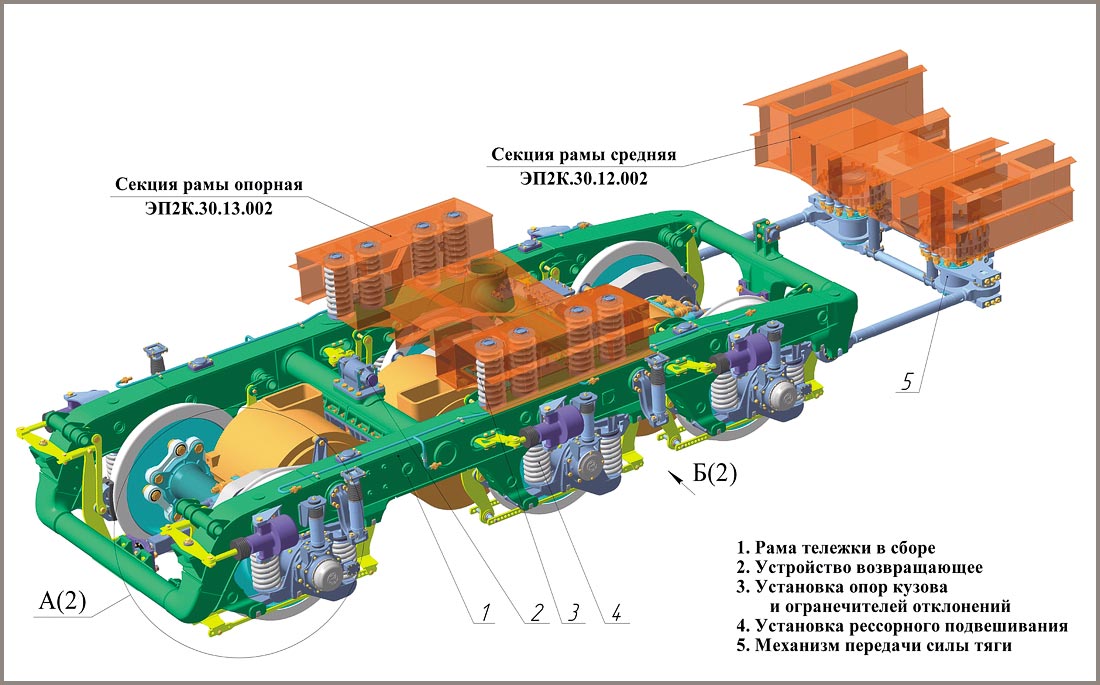

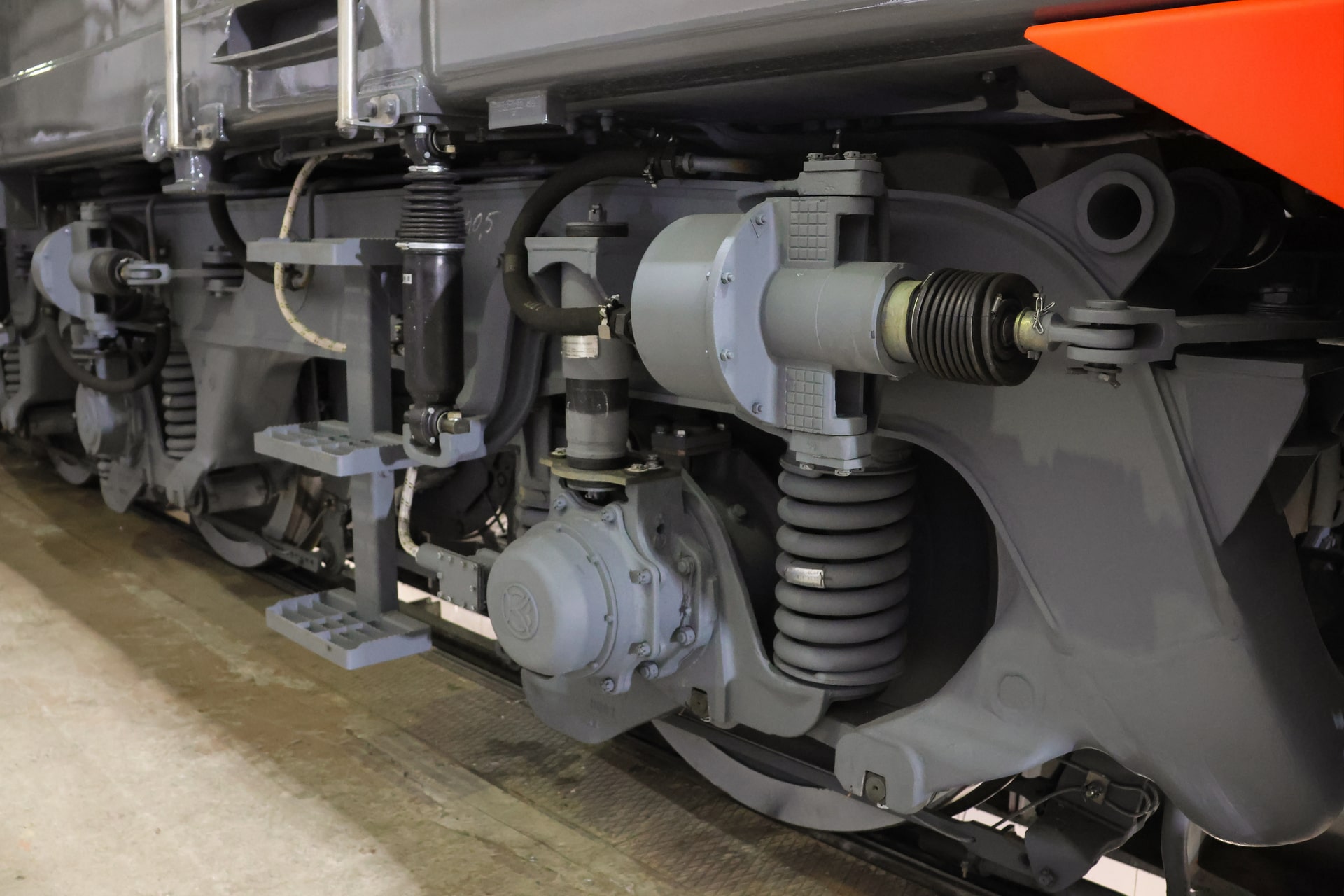

Кузов электровоза опирается при помощи винтовых пружин на две трехосные тележки с опорно-рамным подвешиванием тяговых электродвигателей и тяговых редукторов. В двухступенчатое рессорное подвешивание в каждую ступень установлены гидравлические гасители колебаний. Тележка состоит из рамы, колесных пар, связанных с рамой буксовыми поводками, рессорного подвешивания, механизма передачи тяговых и тормозных сил от тележки к кузову, тяговых электродвигателей и передаточного механизма крутящего момента от тяговых электродвигателей через редуктор и полый вал с двумя поводковыми муфтами к колесам, рычажной передачи тормоза. Связь кузова с тележками для передачи сил тяги и торможения осуществляется через механизм параллелограмного типа. Тележки обладают высокими динамическими качествами, позволяют устанавливать более мощные тяговые электродвигатели.

На крыше электровоза размещены два токоприемника, разъединитель, дроссель помехоподавления, блок конденсаторов, токопроводящая шина, установленная на изоляторах.

Симметрично, относительно продольной оси электровоза, расположены два осевых вентилятора с электроприводом системы охлаждения электрооборудования и вентиляции. Система вентиляции разделена на две одинаковые конструктивные части, размещенные в передней и задней частях электровоза и состоит из мультициклонных малообслуживаемых фильтров, вентиляторов и каналов подачи воздуха к потребителям. Воздух проходя через мультициклонные фильтры, очищается от пыли, осадков, а загрязненный пылевой концентрат отсасывается центробежными вентиляторами с приводом от электродвигателей и через каналы выбрасывается в атмосферу.

Система вентиляции с использованием двух экономичных осевых вентиляторов с плавным регулированием частоты вращения вентиляторов позволяет снизить затраты мощности на охлаждение электрооборудования. Вентиляторы обеспечивают подачу воздуха к тяговым электродвигателям, регулятору возбуждения тяговых электродвигателей, преобразователям питания вентиляторов, а также в кузов для обеспечения принудительной вентиляции.

Тормозное оборудование электровоза включает: фрикционные тормоза с пневматическим и электропневматическим управлением; электрический (реостатный) тормоз мощностью 4000 кВт; стояночный фрикционный тормоз с ручным приводом. В крышевом блоке над высоковольтной камерой установлены четыре блока пуско-тормозных резисторов с мотор-вентиляторами их охлаждения. Питание двигателей вентиляторов осуществляется от резисторов. На электровозе применяется система автоматического управления тормозами САУТ.

Электровоз оборудован тормозным компрессором, блоком тормозных приборов. Для повышения надежности работы тормозного оборудования на электровозе применяется система осушки воздуха. Электрическая схема электровоза обеспечивает работу в режиме тяги и электрического реостатного торможения, регулирование скорости, работу вспомогательных систем и системы энергоснабжения вагонов поезда.

Система управления электровозом ЭП2К выполнена на базе микропроцессорной системы управления и диагностики МПСУ, которая обеспечивает вывод оперативно-предупредительной и аварийной информации на дисплей пульта управления. Микропроцессорная система управления обеспечивает автоматическое управление набором и поддержанием скорости движения в режиме тяги, реализацию реостатного торможения с поддержанием заданной скорости, управление оборудованием и вспомогательным приводом, диагностику оборудования, а также автоведение поезда.

Для снижения износа колес и боковой поверхности рельса на электровозе установлены гребнесмазыватели.

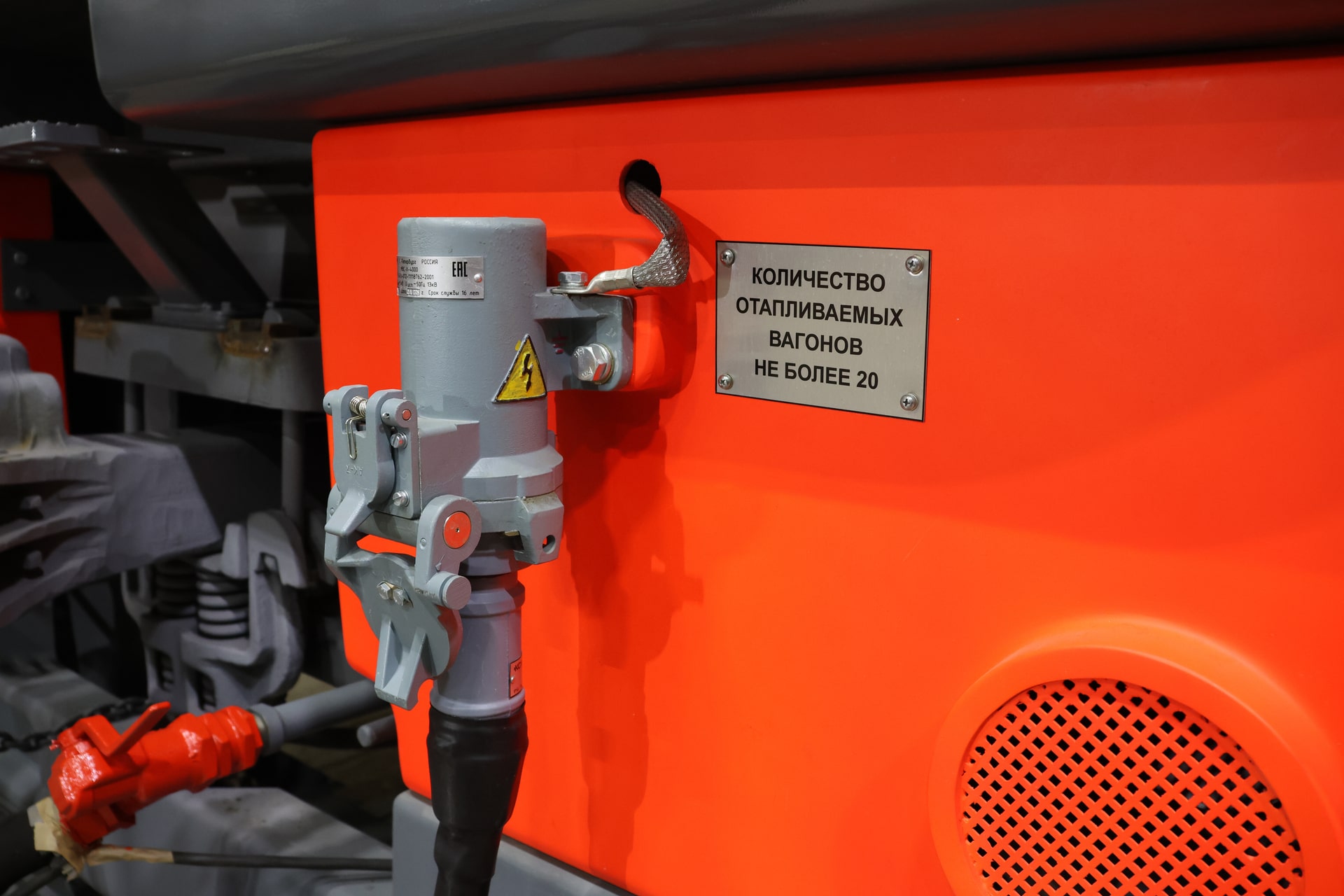

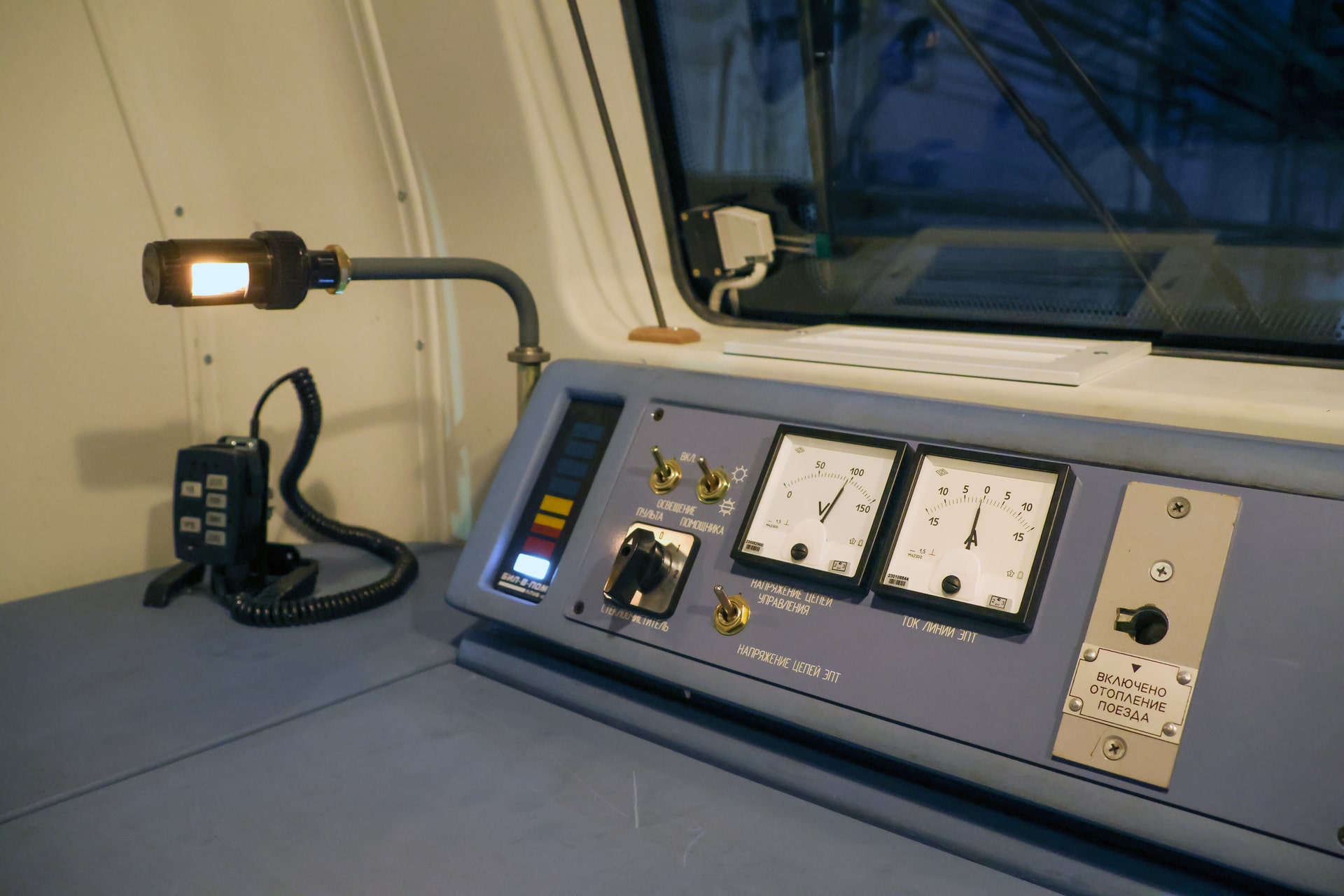

Для обеспечения энергоснабжения вагонов поезда на электровозе применена система энергоснабжения мощностью 1200 кВт, напряжением 3000 В постоянного тока. Система энергоснабжения вагонов создает комфортные условия для пассажиров, улучшает условия труда проводников и исключает выброс токсичных веществ.

Электровоз оборудован локомотивной радиостанцией РВ-1М, телемеханической системой контроля бодрствования машиниста ТСКБМ, автоматическим устройством для аварийной остановки поезда, автоматической системой обнаружения и тушения пожара.
